Fluoの起動方法
Fluoを起動するには、以下の式を選択した後で、右クリックメニューでDo itを選びます。
Fluo new openInWorld.

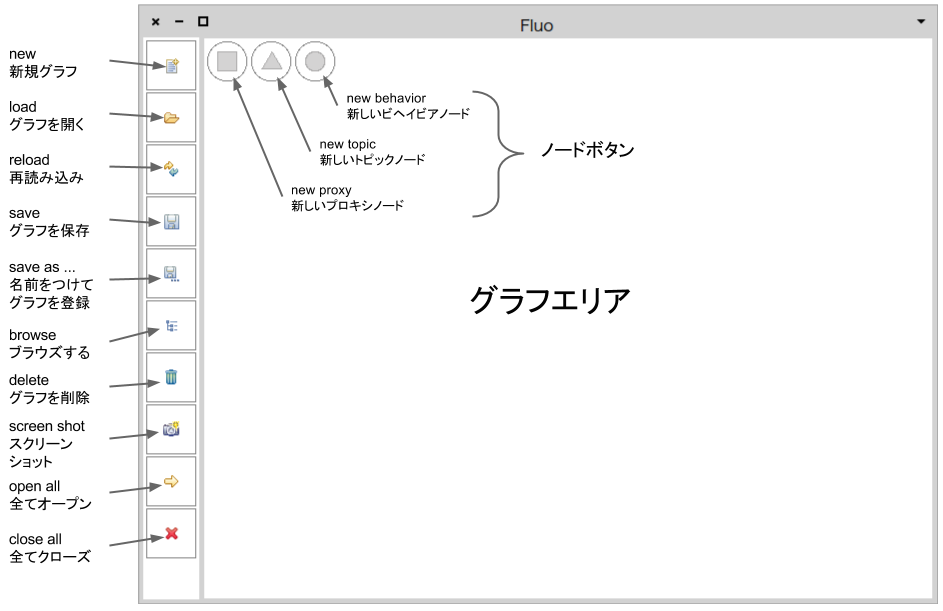

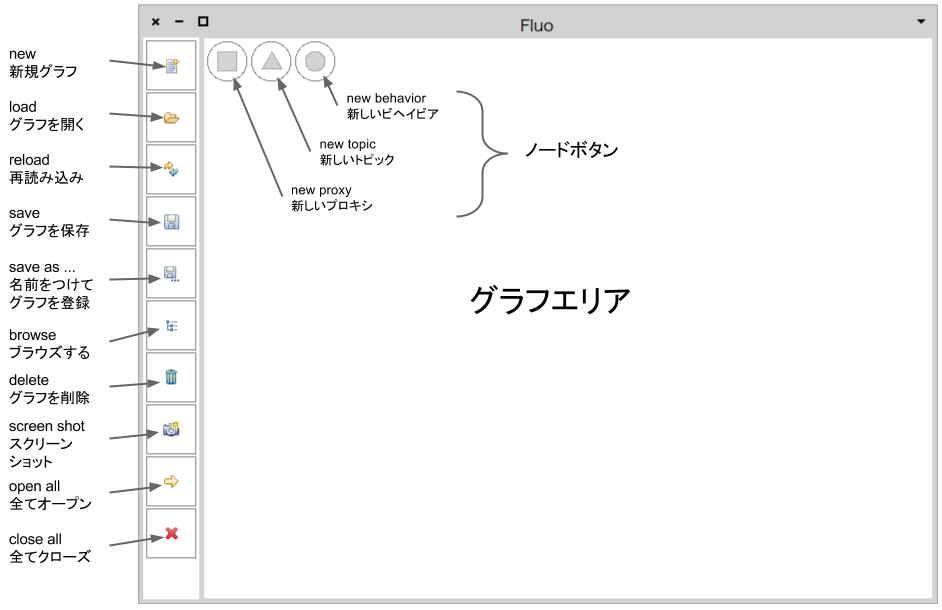

画面の説明
サイドメニュー
- new/新規グラフ — グラフを消去して、新しいグラフを作成します。
- load/グラフを開く — 登録したグラフを開きます。
- reload/再読み込み — グラフを編集前の状態に戻します。
- save/グラフを登録 — グラフを登録します。
- save as/名前をつけてグラフを登録 — 名前をつけてグラフを登録します。
- browse/ブラウズする — SystemBrowserでグラフを開きます。
- delete/グラフを削除 — 登録したグラフを削除して、新しいグラフを作成します。
- screen shot/スクリーンショット — グラフのスクリーンショットをとり、PNGファイルとして保存します。
- open all/全てオープン — 全てのノードをオープンします。
- close all/全てクローズ — 全てのノードをクローズします。
ノードボタン
- new proxy/新しいプロキシ — このボタンをドラッグすると、ドロップした場所で新しいプロキシ(Proxy)ノードを作ります。
- new topic/新しいトピック — このボタンをドラッグすると、ドロップした場所で新しいトピック(Topic)ノードを作ります。
- new behavior/新しいビヘイビア — このボタンをドラッグすると、ドロップした場所で新しいビヘイビア(Behavior)ノードを作ります。
グラフエリア
グラフエリアにノードを配置し、アークで結びつけることでグラフを作成します。
ノードの説明
- ノードの種類 — 内側の形状がノードの種類を表します。□はプロキシ、△はトピック、○はビヘイビアです。
- ノードの名前 — ノードのクラス名を表します。
- 操作ボタン — ノードにより、操作を行うボタンがあります。
- オープン／クローズ — ノードにより、オープンやクローズを行うボタンがあります。
- パラメータ — ノードにより、設定するパラメータがあります。
ノードの中央付近をクリックすると、ノードのメニューが表示されます。ノードの外縁部をドラッグすると、アークが引き出されます。

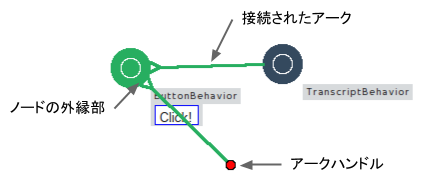

アークの説明
- 接続されたアーク — アークが接続されると矢印の向きに従ってデータが流れます。
- ノードの外縁部 — データ送信元のノードの外側をドラッグしてアークを引き出します。
- アークハンドル — アークハンドルをドラッグ＆ドロップして他のノードに接続します。送信元のノードにドロップするとアークは削除されます
アークをクリックするとアークハンドルが表示されます。アークを右ボタンクリックするか長押しすると、アークのメニューが表示されます。
アークをノードに接続する際、接続できる場合はアークハンドルが青色に変化しますが、接続できない場合は赤色のままです。
基本的なFluoの使い方がわかったら、Fluo Coreチュートリアル1を試してみましょう。
